Shift 공법

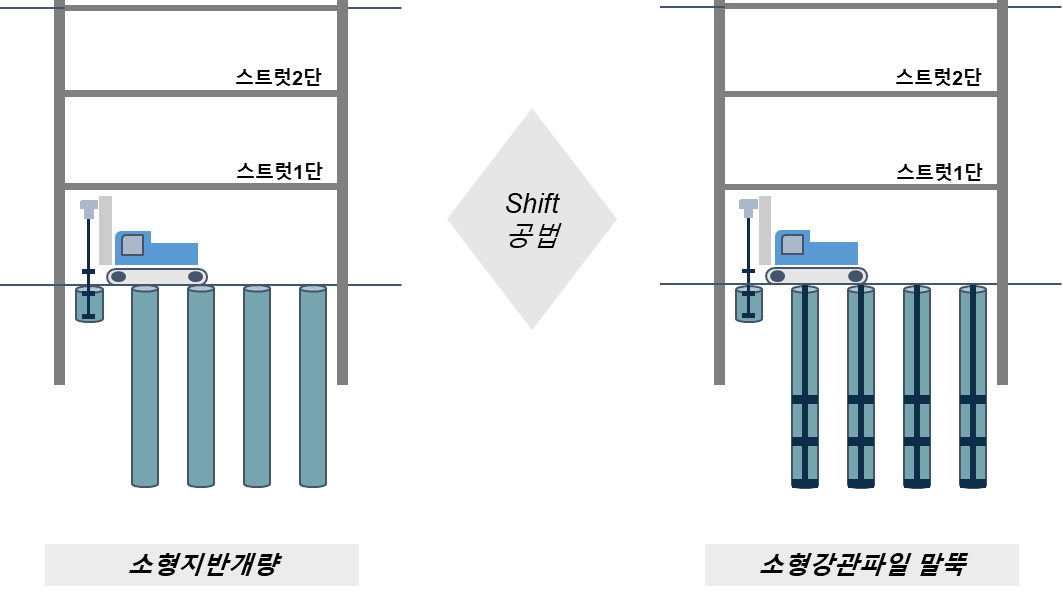

Shift 공법은 좁은공간에서 기초의 형태를 개량지반과 강관파일로 자유롭게 변화하며 시공가능한 공법으로
구조물의 형식 및 설계지지력에 따라 저층 구조물에서는 개량지반 기초로 고층 구조물에서는 강관파일 기초로 만들 수 있음.
Shift 공법 특징
-
1안정성
지반조건 및 현장여건을 반영한 설계 (최대설계싶이 5.0m) 지하 가시설의 설계 굴착깊이를 보존하며 시공가능 (가시설 안정성 확보) 개발된 특수장치 시공으로 균등한 개량품질 확보
-
2시공성/접근성

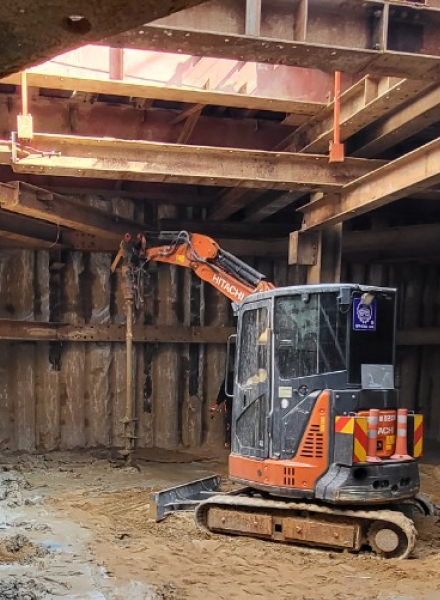

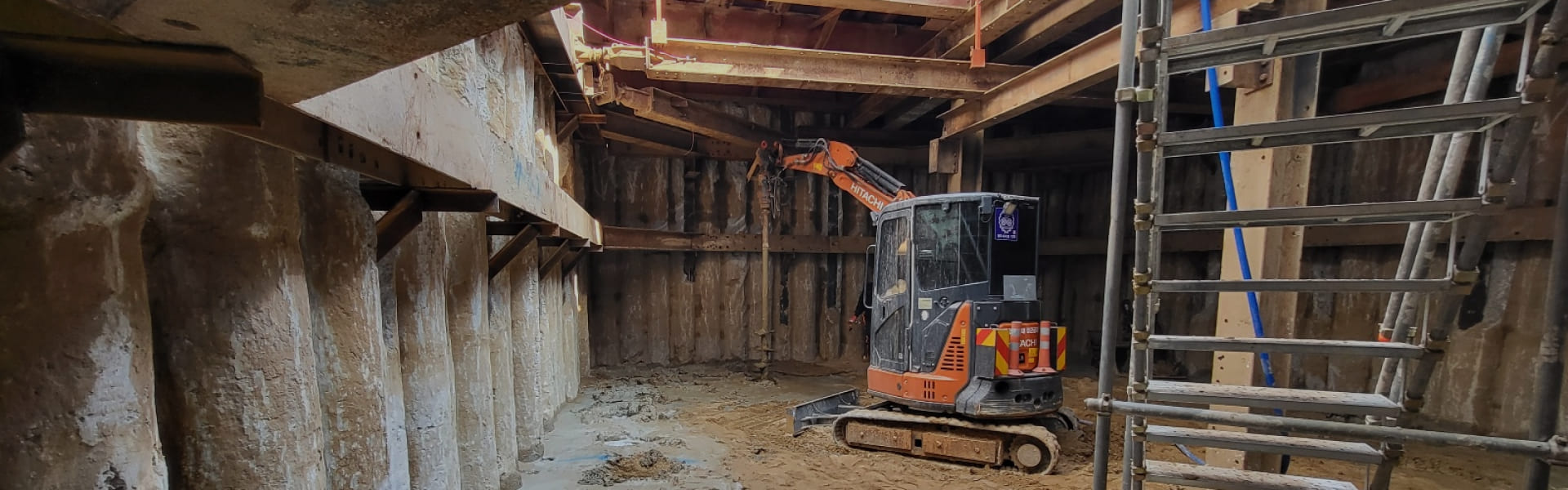

지하층 구조물 등 협소한 공간에서 적용가능 (작업높이 3.0m 확보) 지하층을 굴착후 시공가능하여 공사기간 단축효과 슬라임 최소화로 청결한 현장을 유지 시공 공정의 단순화로 경제적이고 효율적인 시공 가능
-
3확장성
하중이 작은 구조물 (설계지지력↓, 구조물 층수↓)
: 지반 개량 방식 채택 하중이 높은 구조물 (설계지지력↑, 구조물 층수↑)
: 소형강관파일 방식 채택
Shift 설계 및 시공
설계 Flow
-
설계환경분석
-
기본물성산정
-
기초안정검토
-
설계도서작성
상부구조물 분석
구조물의 규모
상재하중
기초 size 및 변경 가능여부
지반조건분석
연약층의 성질 및 심도 분석
개량깊이 분석
점토층의 有/無
지하수의 有/無
견고층의 심도 분석
시공성 분석
(자갈층 및 대수층 등)
설계정수산정
각 지층별 설계정수
(c, Φ, γ, Es 등) 산정
개량토에 대한 압축강도 및 설계정수 산정
(배합강도 산정 참조)
하드닉 배합비 산정
하드닉 토질배합 그래프를 이용한 배합량 산정
필요시 현장토사를 이용한 실험배합량 산정
최적배합비 및 자재투입량 결정
지지력 산정
산정된 설계정수 및 기본물성 입력
개량율 및 개량깊이 산정
기초지지력 산정식에 의한 반복계산 (설계지지력 이상)
침하량 산정
각 토층의 치환율에 따른 침하량 계산
점토층에 대한 압밀침하량 계산
전체 침하량 산정
(허용침하량 이내)
공법제안서(1차 제출)
지반분석, 지지력, 침하량 등 요약
공법 적용시 효과
(비용절감, 공사기간)
수량 및 견적서
계산서(2차 제출)
지지력/침하량 산정 계산서
RC기초검토 계산서
도면 (적용확정시 제출)
전체 계획도
개량깊이 컨터도
평/단면도
각종 상세도
장비구성

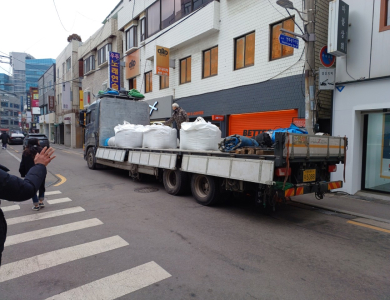

하드닉자재

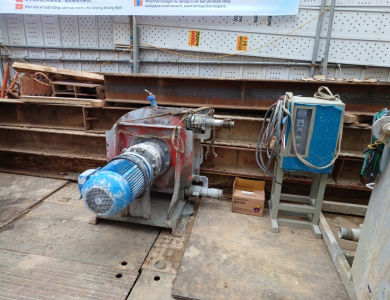

펌프

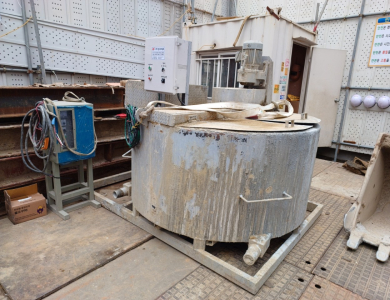

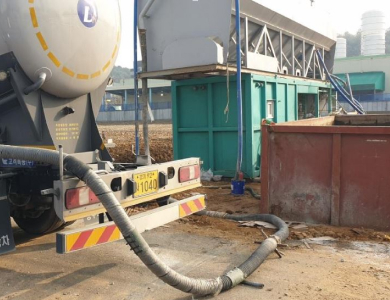

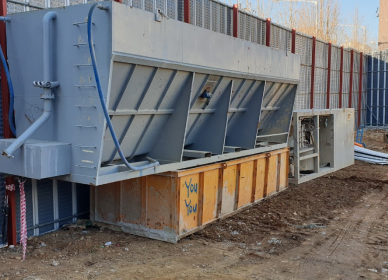

플랜트설비

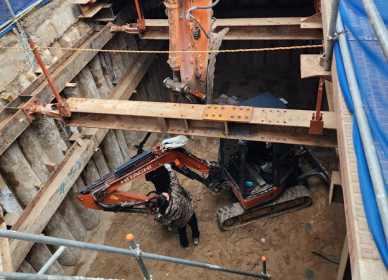

시공장비
아지데이터
- 장비 투입 전 현장 여건 점검
- 용전 및 용수 규격 확인
- 장비 설치 및 자재 적재 위치 협의
- 현장 여건별 투입 장비 검토
- 시공면 및 시공심도 검토

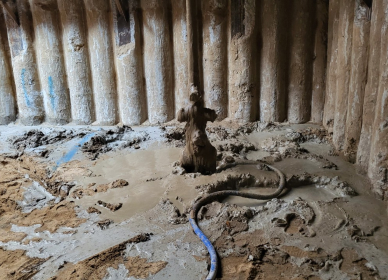

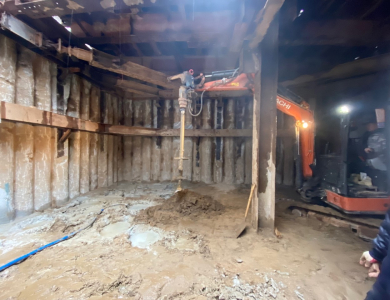

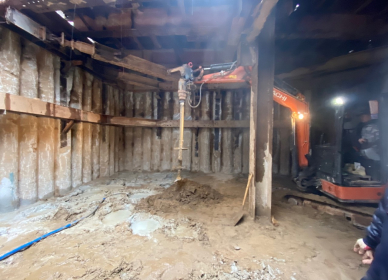

시공순서
기초타설
(시공사 제공)
- 용전 및 용수 위치 및 용량 확인
- 시공 범위 및 경계 확인

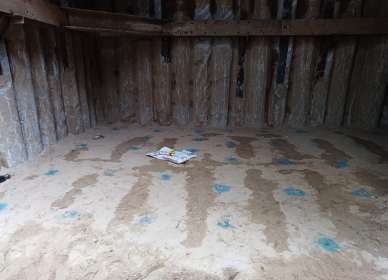

- 시공위치 확인 및 작업면 정리
- 시공계획서 시공 동선과 현장 상황 적합 여부
Shift 공법 품질 관리
-
생산공장 제품 불량체크
제품 출하전 생산 lot별로 자체 품질관리 메뉴얼에 의해 불량을 체크하고 관리 한다.
-
현장 배합 신뢰성 평가
선정된 하드닉과 현장토를 통한 현장 배합을 실시하여 역학적 특성을 검증 후 배합 상태 및 안정성을 검증 한다.
-

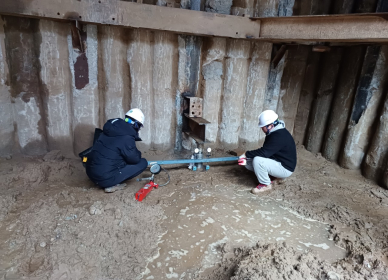

안정성 평가
시공이 완료된 후 평판재하 시험 및 재령 후 일축 압축강도 시험을 통해 최종 품질 안정성 검증을 실시 한다.
